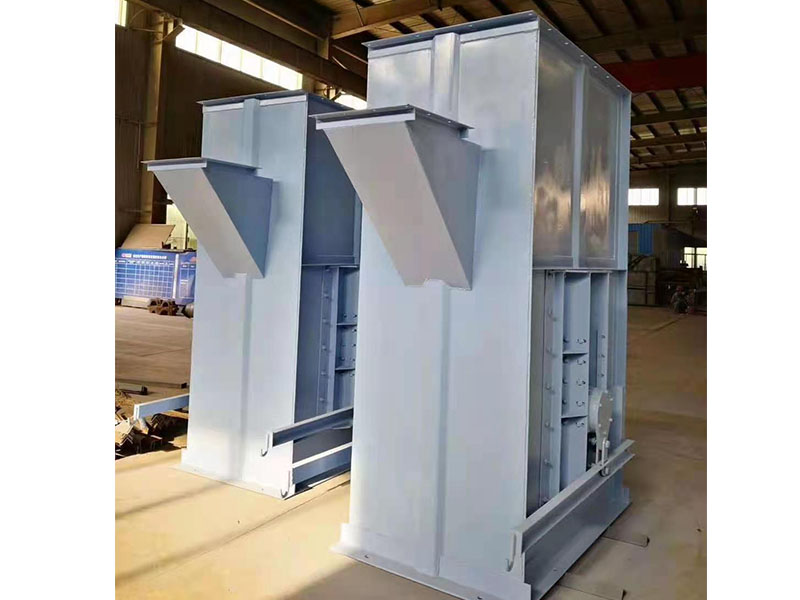

产能:15-110m3/h
型号:NE15-NE100
范围:并广泛应用于建材、电力、冶金、机械、化工、矿山等行业
NE板链式斗式提升机具有输送能力大、使用寿命长、运行稳定可靠、操作维护方便、结构紧凑等优点
整机采用全密封设计,运行过程中无粉尘污染
外壳采用罗纹压合结构,刚性强,精度高,外形美观
提升范围广:不仅可以提升一般粉状、粒状、块状物料,还可以提升研磨能力强的物料
驱动功率小,能耗低:相同重量到相同高度的起重物料的能耗约为链条葫芦的1 / 3-1 / 2
工作原理:
NE板链式斗式提升机具有输送能力大、使用寿命长、运行稳定可靠、操作维护方便、结构紧凑等优点
整机采用全密封设计,运行过程中无粉尘污染
外壳采用罗纹压合结构,刚性强,精度高,外形美观
提升范围广:不仅可以提升一般粉状、粒状、块状物料,还可以提升研磨能力强的物料
驱动功率小,能耗低:相同重量到相同高度的起重物料的能耗约为链条提升机的1 / 3-1 / 2

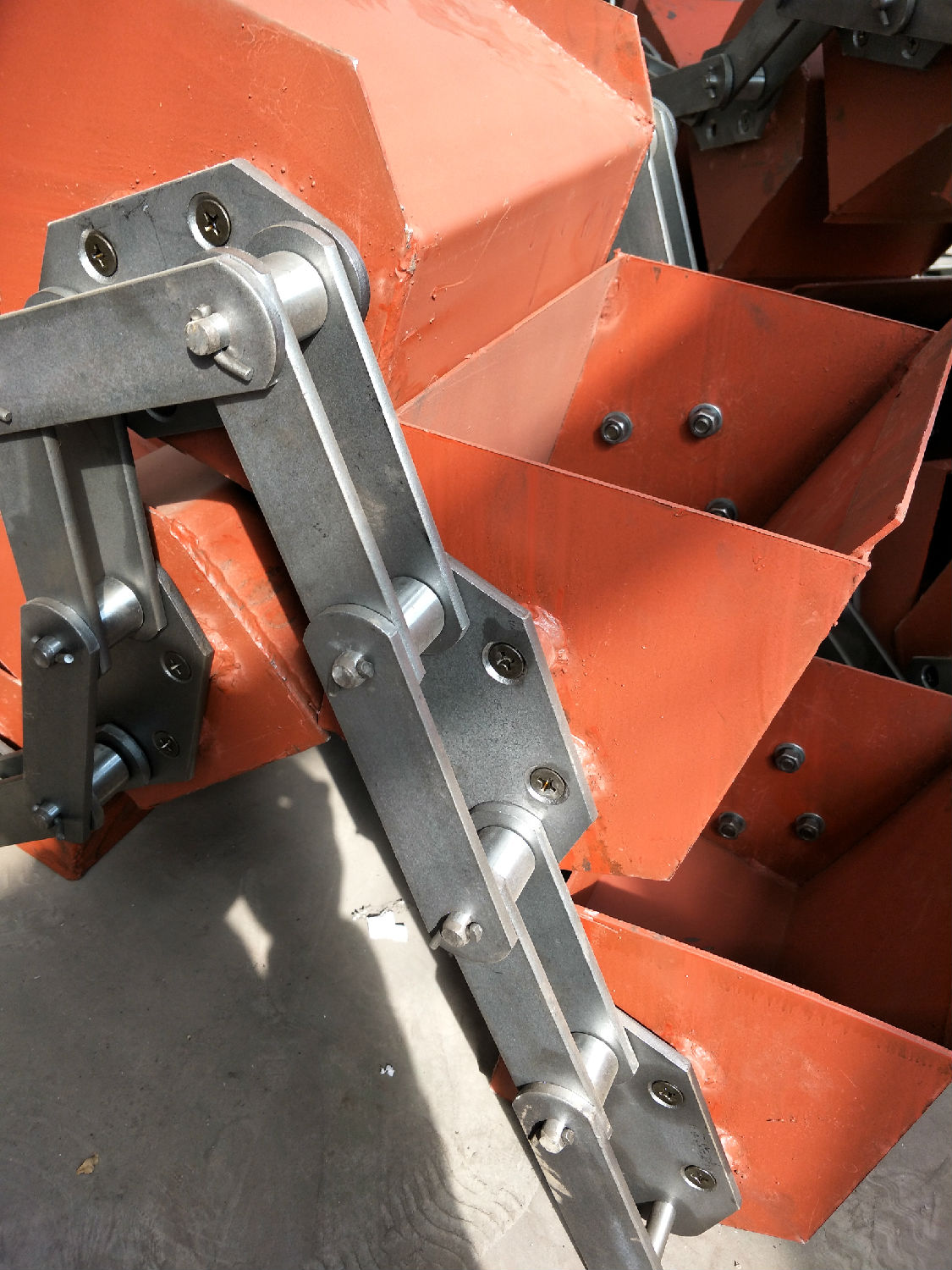

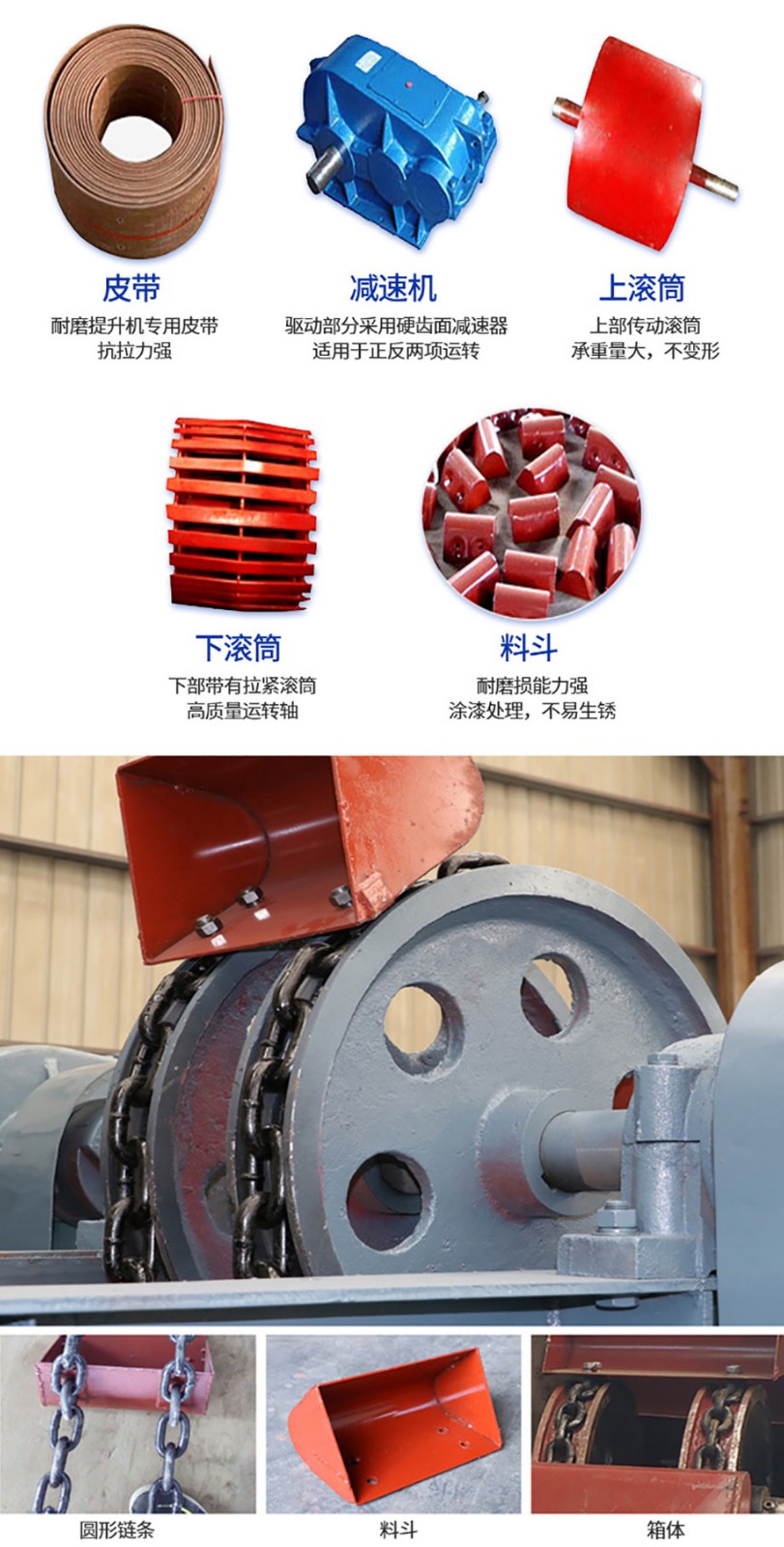

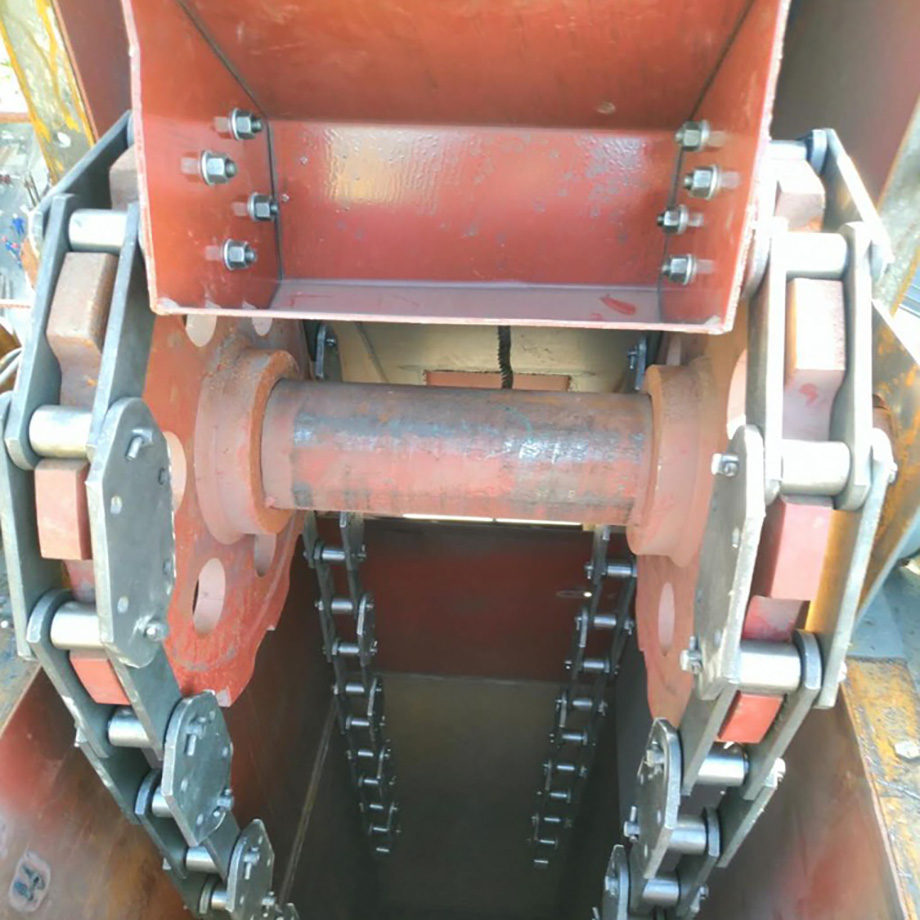

提升机板链采用合金钢锻造,渗碳淬火。抗拉强度和耐磨性强,与料斗连接可靠。
提升机中壳采用钢板弯曲结构,刚性强,焊接变形小,提高了斗式提升机的整体性能。连接法兰采用等边角钢,壳体上设有检修门,以便观察和检查电梯内部工作情况,万一发生故障时便于维修。
壳体连接部分用垫圈密封,使壳体美观、牢固。

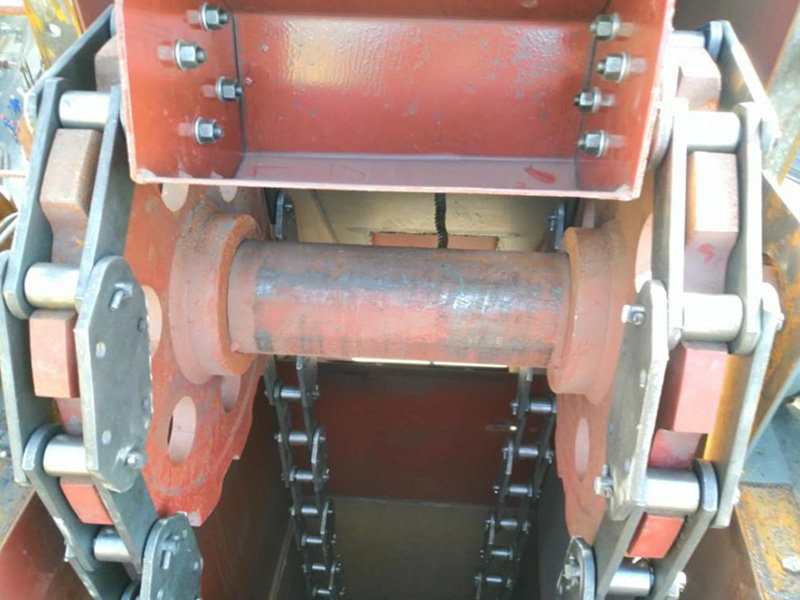

提升机配重箱采用螺杆张紧,调节传动链条松紧度,防止偏差。为防止张紧链轮在受到不均匀拉动后发生倾斜,采用下轴承与轴承座之间的球节,并采用调心轴承来发挥自动调心的作用。
进料口可分为高位和低位:高位与水平面成60°角,用于输送湿性、粉状等分散性差的物料;低位置与水平面在45°角,用于运输材料有良好的干燥和可分散性和进料口的位置是100 - 150毫米高于底部的中心轴,荷载的组合,可以避免总在进料口的堵塞,减少起重机的运行阻力和增加料斗的填充系数。

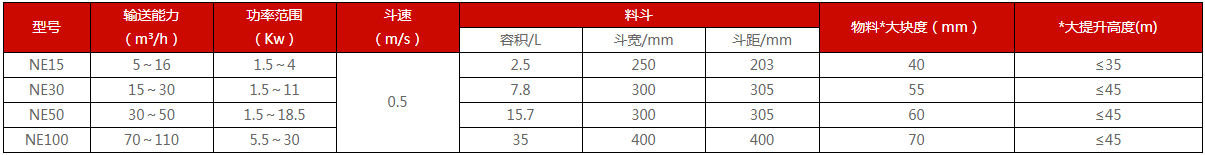

技术参数:
