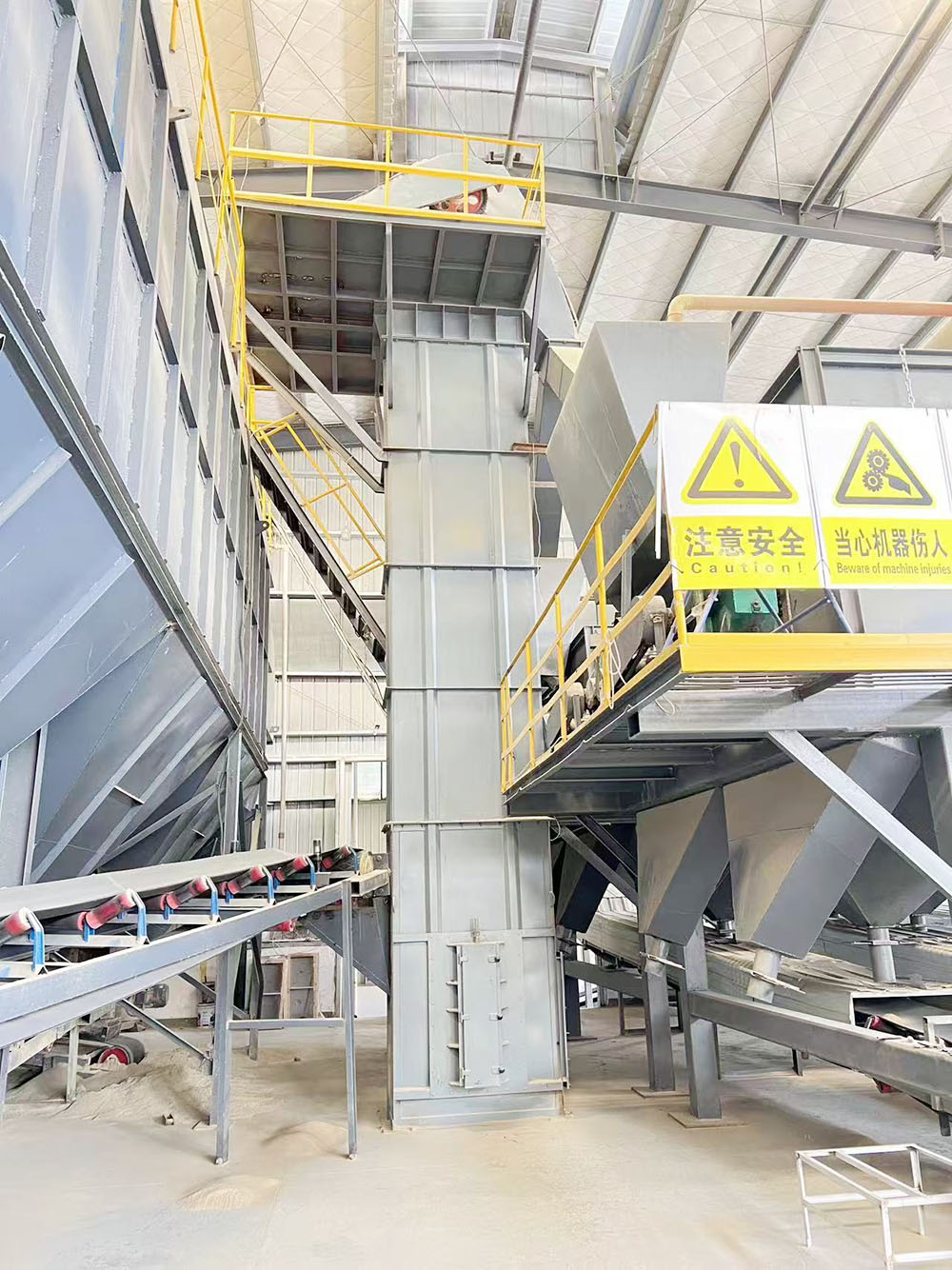

板链式提升机多用于大产能、重载连续输送场景，为规避断链、跑偏、堵料、超速、过载等故障引发停机与设备损坏，行业内会搭配多类机械、电气防护配件，各类保护装置功能、安装位置如下：

　　一、跑偏监测保护

　　作用

　　实时监测两侧板链运行轨迹，链条松紧不一、链轮偏移引发单侧跑偏时，及时发出信号，避免料斗持续摩擦机壳、链条扭曲脱轨。

　　工作形式

　　壳体侧边上下位置安装跑偏开关，链条触碰感应拨杆后，控制系统报警，工况严重时设备自动停机。

　　适用场景：长距离提升、全天连续运转的烘干砂、砂石生产线。

　　二、料斗 / 链条断链保护（坠斗保护）

　　作用

　　板链长期磨损、受力过大出现链条断裂、料斗脱落下坠时，锁住下行链条，防止整条链条全部坠落至机座，规避壳体挤压变形、底部机件砸坏问题。

　　结构分类

　　机械式棘爪捕捉装置：安装于机头下方壳体内部，链条下坠瞬间棘爪弹出卡滞链板；

　　电气检测式：搭配测速传感器配合控制系统，转速骤然下降即刻停机。

　　三、测速打滑保护（失速保护）

　　作用

　　检测主动轴运转转速，对比电机额定转速，排查两类故障：

　　驱动链轮和链条之间打滑：链条不动、电机空转；

　　链条断裂，从动端无转速输出。出现转速异常，控制柜声光报警并切断主机电源，杜绝电机空载运转带来的二次故障。一般安装在头部从动轴端部。

　　四、机座堵料保护（防堵塞保护）

　　作用

　　进料量过大、返料过多造成机座积料拥堵，链条被物料顶住负载骤增，该装置可以及时停机，防止链条被强行拉拽拉长、拉断。

　　常见样式

　　压力传感堵料开关：机座侧壁加装压力探头，物料堆积挤压探头便触发保护；

　　限位挡板结构：积料顶起挡板，联动电气开关停机。烘干砂生产线返料、积料频次偏高，该装置属于常用选配配件。

　　五、过载电流保护（电机电控保护）

　　依托配套配电柜设置，属于基础电气防护：

　　电机负载超标时，电流持续升高，热继电器、断路器动作切断电源；

　　可以规避堵料、卡链状态下电机硬拽链条，造成板链塑性拉伸、销轴断裂。

　　六、机尾限位张紧保护

　　机尾丝杆张紧结构上下设置行程限位开关：

　　链条长期磨损拉长，张紧滑块下滑至下限位置，开关触发报警，提醒工作人员截链或者更换链条；

　　滑块向上顶至 上限，代表底部严重堵料，自动停机，避免链条被挤压变形。

　　七、检修门安全联锁保护

　　机头、机筒、机尾所有检修观察门设置联锁开关：设备运行过程中，任意一扇检修门被打开，设备立刻停机。可以防止人员巡检、清理积灰时误触运转链条与料斗，规避人身磕碰伤害，符合车间安全生产规范。

　　八、上部防尘泄压、防爆防护（粉料工况选配）

　　烘干砂车间存在细微硅粉尘，密闭壳体内部粉尘集聚：

　　机头位置设置泄压阀，内部气压异常升高时自动泄压，降低粉尘爆炸隐患；

　　有防爆需求场地，整机搭配防爆电机、防爆电控元器件。

　　九、逆止制动保护（防倒转装置）

　　作用

　　设备中途停机断电后，满载物料的料斗依靠自重会带动链条反向回转，物料大量倾泻至机座造成堵机。逆止器安装在头部减速电机输出端，只允许链条正向提升运转，锁死反向转动。大中型 NE 板链提升机基本都会标配这套装置。

　　各类工况选配参考

　　常规砂石、烘干砂连续生产标配：逆止器、测速保护、堵料保护、检修门联锁、电机过载保护；

　　提升高度超过 25 米大型机型：额外加装跑偏开关、断链捕捉装置、张紧限位开关；

　　粉尘浓度较高车间：增设泄压装置、防爆电气套件。
